Allison Model # TT2421-1

Pour faire une recherche de pièces pour une transmission Allison vous devez avoir en main le numéro de BM # ... ce numéro est composé de 7 chiffres s`il commence par un 6 et de 8 chiffres s`il commence par un 2 (exemple 6837170 ou 23076153). Le numéro en question détermine l`identification de chacune des pièces utilisées dans la boite de vitesses qui est en relation avec certains ratios qui ont rapport au moteur et au système hydraulique de l`équipement. Si on ne tiens pas compte des ratios il est très probable que l`équipement subira d`autres dommages mécaniques et/ou ne donnera pas les bons rendements opérationnels (vitesses de déplacement trop lente ou force insuffisante de l`équipement pour pousser ou tirer ou soulever une charge). Le numéro BM # (Bill of Manufacturing #) se retrouve près de la base de la transmission sur une petite plaque rivetée qui comprend aussi le numéro de série de la transmission, son model et souvent le numéro de pièce de cette transmission chez le manufacturier de l`équipement. Nous vous recommandons fortement de ne pas retirer cette plaque d`identification qui se retrouve sur la transmission. De plus il serait plus sécuritaire de prendre en note les informations qui s`y retrouvent afin de les conserver en lieu sûr (dans votre manuel de pièces), Il arrive que des esprits mal intentionnés s`amusent à faire disparaitre ces plaques d`identification. Cette précaution de garder ces information en lieu sur pourrait vous sauver des maux de tête.

Transmission Parts

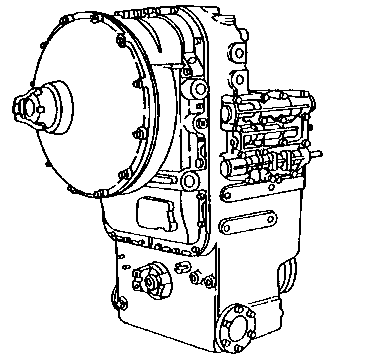

Transmission Assy. # AT75195   # AT73772

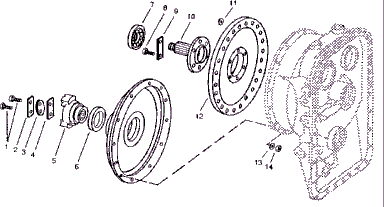

Input Shaft Flange Yoke # T39991

Shaft, Input # T39996

Cover # T39997

Flywheel Housing Cover # T45809

Shaft 13 teeth and 23 teeth # T27399

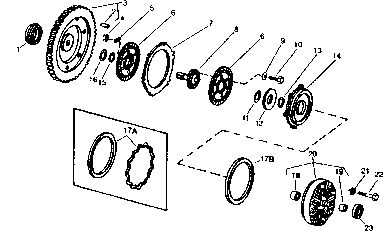

Forward Planetary Carrier # T40208   # AT38804

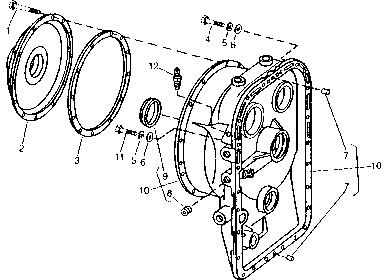

Transmission Front Cover # T66716

Gear 57 teeth, without feller-buncher # AT78241   # AT28269

Gear 52 teeth, with feller-buncher # AT38767

Plate - disc inner # T27858

Plate - disc outer # T38974

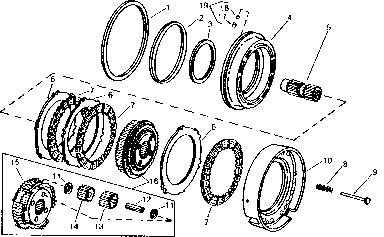

High Range Clutch Hub # T40209

Piston # T71600   T29926

Housing, piston # AT37483

Reverse Ring Gear # 59 teeth # T57109

Plate - disc inner # T67544   T27837

Plate - disc outer # T38974

Forward Piston # T38980

Forward Piston Housing # T38981

Flange Yoke # T49117

Shaft # T49119

Coupling # T35548

Transfer Driven Gear 39 teeth # T78674   # T27872

Flange Yoke # T49116

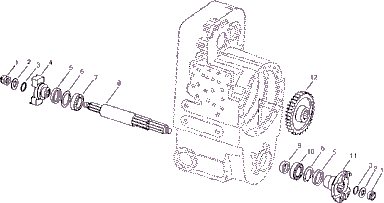

Shaft # AT47612

Fork # T35532

Shaft # T35531

Flange Yoke, output shaft rear # T49117

Shaft, output # T49118

Flange Yoke, output shaft front # T49116

Gear 39 teeth, without feller-buncher # T78674

Gear 44 teeth, with feller-buncher # T81057

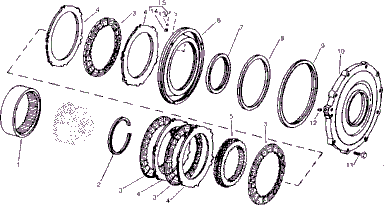

Reverse Ring Gear 59 teeth # T57109

Plate - disc inner # T67544   # T27837

Plate - disc outer # T38974

Forward Ring Gear 59 teeth # T61058

Forward Piston # T38980

Forward Piston Housing # T38981

Cover # T39995

Housing # AT38762

Gear 38 teeth, second turbine driven # T40210

Cam # AT73789

Gear 60 teeth, first turbine driven # T27830

Turbine First # AT38764

Turbine Second # AT40677   # AT103783

Stator # T41519

Pump Assy. # AT38766

Gear 40 teeth # T39990   # T81059 and # T81060

Gear 40 teeth # T81059

Gear 42 teeth # T54037

Gear 44 teeth, pump drive # T29927

Gear 42 teeth, pump drive # T30921

Gear 24 teeth, first turbine driven  # T27929

Ground Sleeve # T27922

Gear 46 teeth, second turbine driven # T58943

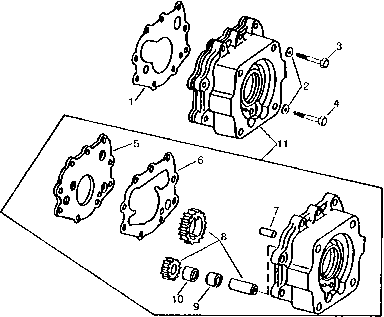

Hudraulic Pump Assy, charging # AT72878

Transmission Overhaul Kit # AT68629
